SonicWALL Failover & Load Balancing

隨著現在線路頻寬價錢越來越低，無論是企業或者是政府單位、教育機關，幾乎都會有多條ISP線路，但是要把它整併起來可是要花一點功夫，如果是選擇專業型Load Balancing設備就不用看這篇了，這邊介紹SonicWALL Load Balancing 功能。

SonicWALL 目前的Load Balancing (LB) 大概可以分成兩種

1.Inbound LB (SLB)

2.Outbound LB (LLB)

那我們主要來講的是Outbound LB，而SonicWALL Inbound LB 功能上算是比較陽春的，要選擇SLB，建議還是找專業型SLB設備，這邊就不多做SLB說明。

接著開始說明SonicWALL Outbound LB (LLB) 運作原理 & 設定方式

1.SonicWALL LB 運作原理

2.SonicWALL LB 設定方式
3.查看LB Statistics

1.SonicWALL LB 運作原理

演算法類型如下:

Basic Failover	固定走主要WAN的ISP線路，當主線路斷線時，才會走備援WAN的ISP線路。
Round Robin	輪流交換循環，也就是平均分配每一條WAN的ISP線路。
Spill over	當主要的WAN頻寬超過所設定的觸發值時，會持續開始運作Round Robin模式。
Ratio	自定義每一條WAN線路頻寬的百分比

檢查WAN 線路是否存活，以避免使用者上網時LB到線路中斷的WAN，檢查方式如下:

實體線路檢查	檢查WAN實體線路的link是否正常
邏輯層面檢查	透過TCP或ICMP來檢測網路是否正常運行

2.SonicWALL LB 設定方式
當設WAN Interface IP 設定完成後，就可以開始設定Failover & LB

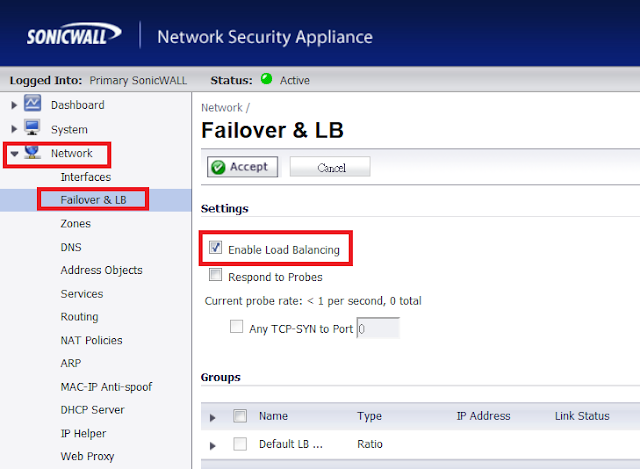

Network → Failover & LB
開啟Load Balancing 功能

接著設定LB 演算法運作類型

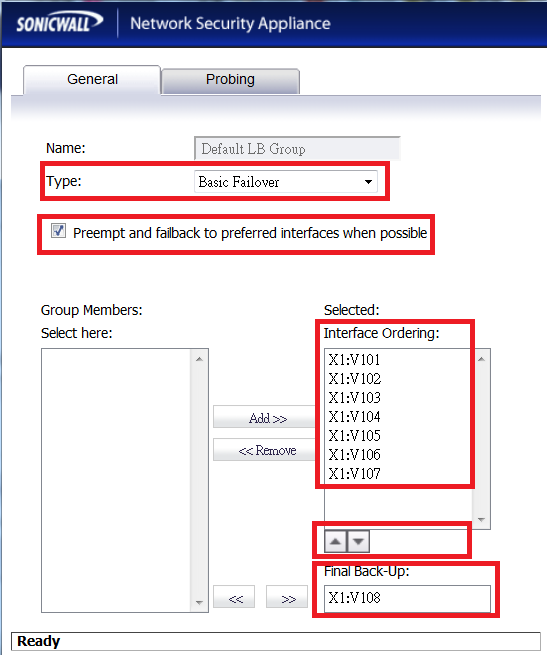

a. BasicFailover
Interface Ordering
(Failover 排序，以下圖範例最高優先權為X1:V101線路，若X1:V101線路故障時，則使用X1:V102，依此順序)
Preempt and failback to preferred interfaces when possible
(當最高優先權線路線路斷線後恢復時，仍然使用最高優先權最高線路上網X1:V101)
Final Back-UP
(當所有線路都斷線時，則使用Final Back-UP 線路上網，以下圖範例Final Back-UP是X1:V108)

b.Round Robin
只要是在Interface Pool內的WAN線路，皆會做Round Robin
(以下圖範例，順序為X1:V101>X1:V102>X1:V103…X1:V108>X1:V101依此類推)

c.Spillover
當主要線路X1:V101線路頻寬超過1000kbit/s 時，則剩餘Alt.pool內的線路會使用Round Robin演算法上網

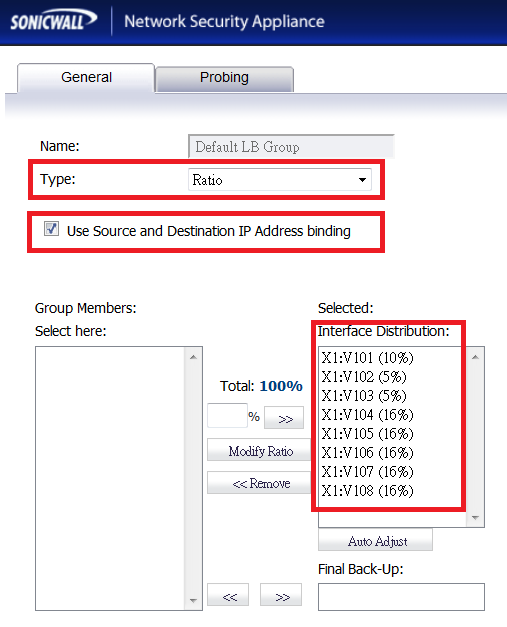

d.Ratio
定義Interface Distribution內的線路百分比
Use Source and Destination IP Address binding
(SonicWALL會自動判斷來源與目的端，並且會持續沿用相同的WAN線路上網)

最後設定檢查WAN線路是否存活

Check Interface	設定每幾秒做線路存活檢查 (預設5秒檢查一次)
Deactivate Interface	當檢查到第幾次失敗後，則判定線路斷線 (預設6次，也就是30秒)
Reactivate Interface	當檢查到第幾次成功後，則判定線路正常 (預設3次，也就15秒)

Probe responder.global.sonicwall on all interfaces in this group
(所有的WAN線路檢查時，只對responder.global.sonicwall做檢查，這是一個全域設定)

當開啟Probe responder.global.sonicwall on all interfaces in this group時，個別檢查設定會被關閉

若需要設定每一個WAN的線路檢查，則不能開啟此功能，開啟單一WAN線路檢查方式如下:

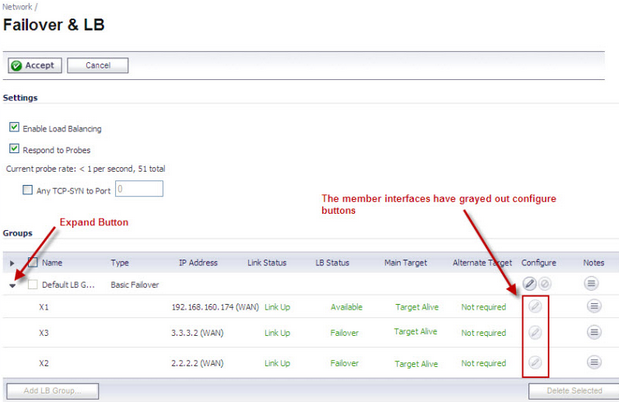

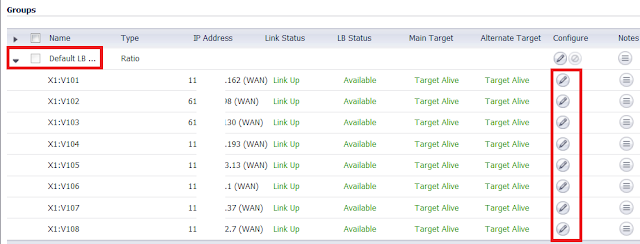

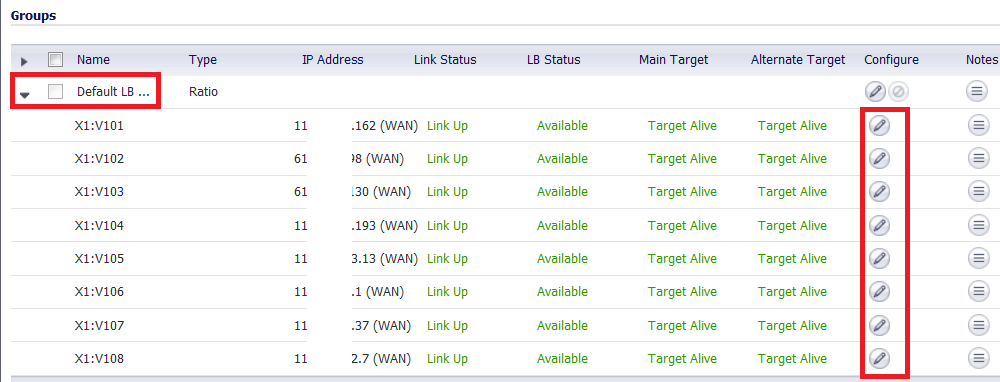

Network → Failover & LB → 展開Default LB Group

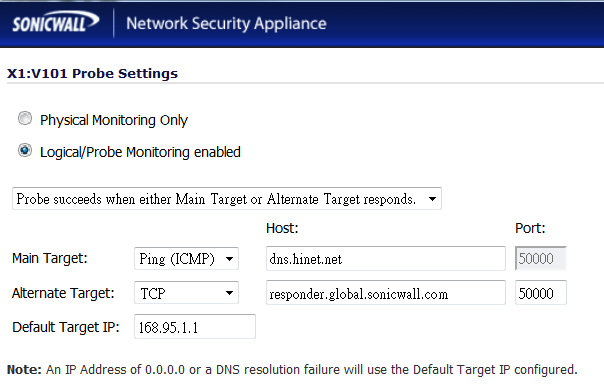

設定邏輯層檢查，可設定兩組主機作為檢查，判斷方式如下:
1.當只要有一組檢查成功時，則判定線路運作正常 (預設)
2.兩組檢查都必須成功，則判定線路運作正常
3.主要線路檢查成功時，則判定線路運作正常
4.不做檢查，永遠判定線路運作正常
Note: Default Target IP :當SonicWALL DNS無法解析時，則使用 Default Target IP來檢查WAN線路運作是否正常
