SonicWALL HA Firmware Upgrade 步驟流程

最近客戶的SonicWALL HA 升級,藉由此機會說明一下SonicWALL HA 架構及運作

根據官方內容,整理出一份表格,僅供參考

Model
Active/ Standby
Active /Active Clustering
Active/Active DPI
TZ 205
Support
N/A
N/A
TZ 215
Support
N/A
N/A
NSA 220
Support
N/A
N/A
NSA 250M
Support
N/A
N/A
NSA 2400
Support
N/A
N/A
NSA 3500
Support
N/A
N/A
NSA 3600
Support
N/A
N/A
NSA 4600
Support
N/A
N/A
NSA 5600
Support
Optional
Optional
NSA 6600
Support
Optional
Optional
NSA E5500
Support
Support
Support
NSA E6500
Support
Support
Support
NSA E7500
Support
Support
Support
NSA E8500
Support
Support
Support
NSA E8510
Support
Support
Support

針對SonicWALL HA 架構,名詞解釋
Active/ Standby:
一台為Primary SonicWALL 另一台為Backup SonicWAL在正常的情況之下Primary SonicWALL屬於Active狀態,平常所有流量都只會經過Active的SonicWALL,而Backup SonicWALL屬於Idle狀態,當Primary failover時,Backup會立刻把自己的狀態從Idle 更換成Active來處理網路流量。

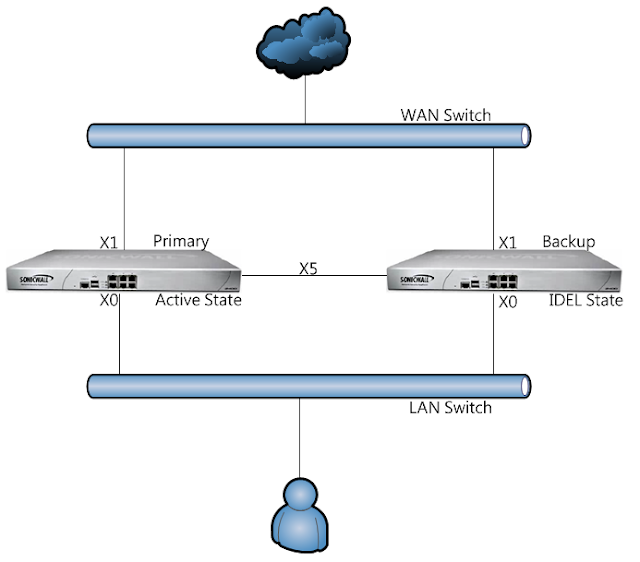

下圖為SonicWALL HA簡易流程圖

Basic HA:
所有TZ系列防火牆僅支援Stateless,也就是說當Primary SonicWALL 不會把state tables 同步到Backup SonicWALL,當發生failover時,down time較長。(理論上:當failover,所有現存的連線必須重新建立)。

Virtual Mac:
兩台SonicWALL  Interface 皆共享一組Mac Address,當failover 發生時,可以減短down time。

Stateful HA:
所有NSA系列防火牆皆支援Stateful,也就是說Primary SonicWALL 會把state tables 同步到Backup SonicWALL,當發生failover時,down time較短,(理論上:當failover,所有現存的連線不須重新建立)。

當然還是有部分內容不做同步,以下為原廠所整理出的表格

Information that is Synchronized
Information that is not Synchronized
VPN information
Dynamic WAN clients (L2TP, PPPoE, and PPTP)
Basic connection cache
Deep Packet Inspection (GAV, IPS, and Anti Spyware)
FTP
IPHelper bindings (such as NetBIOS and DHCP)
Oracle SQL*NET
SYNFlood protection information
Real Audio
Content Filtering Service information
RTSP
VoIP protocols
GVC information
Dynamic ARP entries and ARP cache timeouts
Dynamic Address Objects
Active wireless client information
DHCP server information
wireless client packet statistics
Multicast and IGMP
Rogue AP list
Active users
ARP
SonicPoint status
Wireless guest status
License information
Weighted Load Balancing information
RIP and OSPF information

Active/Active DPI:
上面有提到SHA 是不同步DPI Service 所以後來又出現了所謂Active/Active DPI
兩台SonicWALL 會把部分程序共同處裡(其餘程序還是由Active狀態的SonicWALL做處理),以下為共同處理程序
a. Gateway Anti-Virus (GAV)
b. Anti-Spyware
c. Intrusion Protection (IPS)
d. Application Firewall
當啟用此功能時,必須要在設定HA Data Interface 來處理DPI Service

Active /Active Clustering
此功能由於內容較多且複雜,下次再把完整的A/A Clustering 寫成一篇文件。

以上大概是目前SonicWALL HA簡介,接下來是我這次的重點
SonicWALL HA Firmware Upgrade 步驟
1. 確認網路架構
2. 備份SonicWALL 設定檔案
3. 設定Monitor IP Address
4. 上傳Firmware,重新開機


1. 確認網路架構

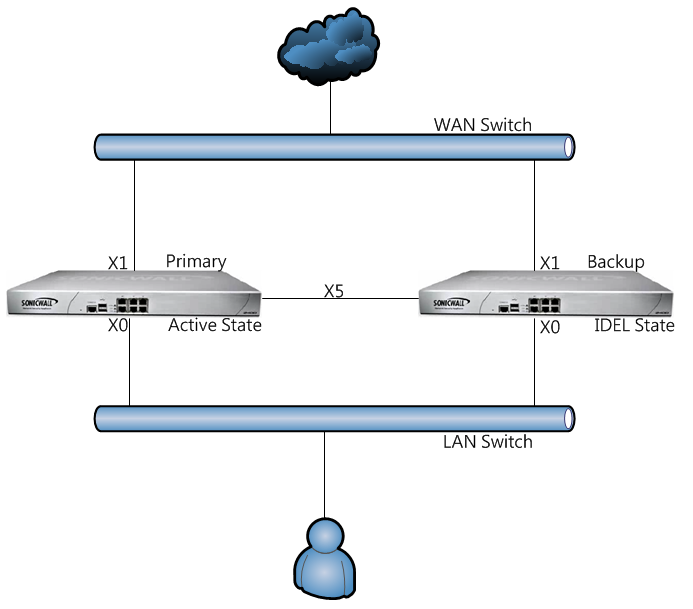

一般環境而言,HA架構圖如下:

更新Firmware時,StatefulHA 開啟(有購買HA幾乎都會開啟此功能),則Preempt Mode 必須關閉



2. 備份SonicWALL 設定檔案
System >> Settings  >> Export Settings



















3. 設定Monitor IP Address

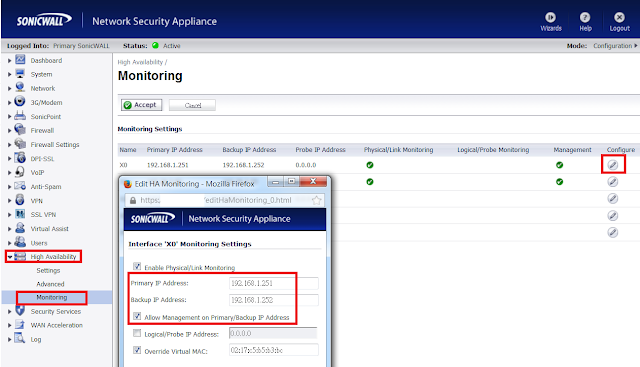

High Availability >> Monitoring >> X0  EDIT
新增兩組管理 Primary & Backup SonicWALL IP所使用 (此兩組IP不能被其他裝置所佔用)

4. 上傳Firmware,重新開機

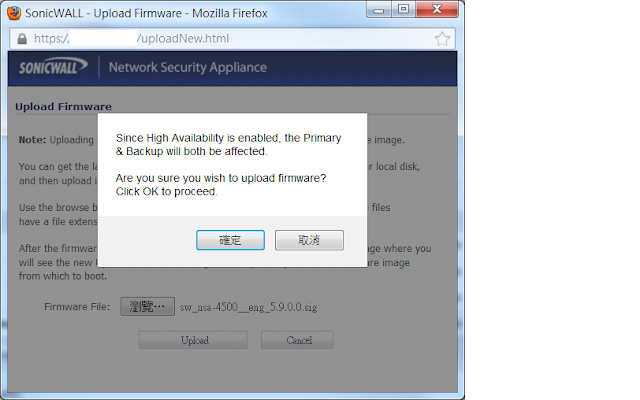

設備會自動檢查到現在是在HA的狀態之下,是否要上傳Firmware

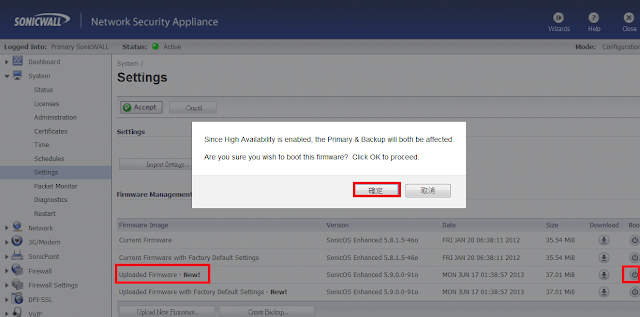

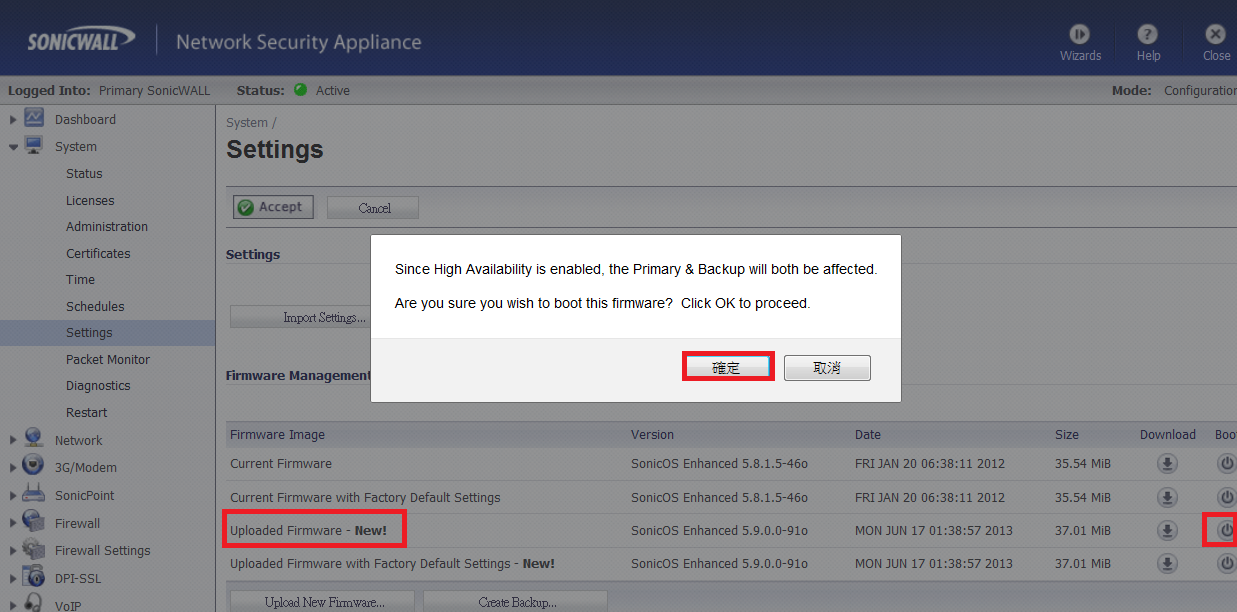

選擇Upload Firmware-New點選BOOT

HA 在升級時,會先從Status IDEL開始升級,並且自動重新開機,當Status IDEL 升級完成後,會自動升級Status Active,並且自動重新開機。

Refer:
https://www.fuzeqna.com/sonicwallkb/ext/kbdetail.aspx?kbid=7763
